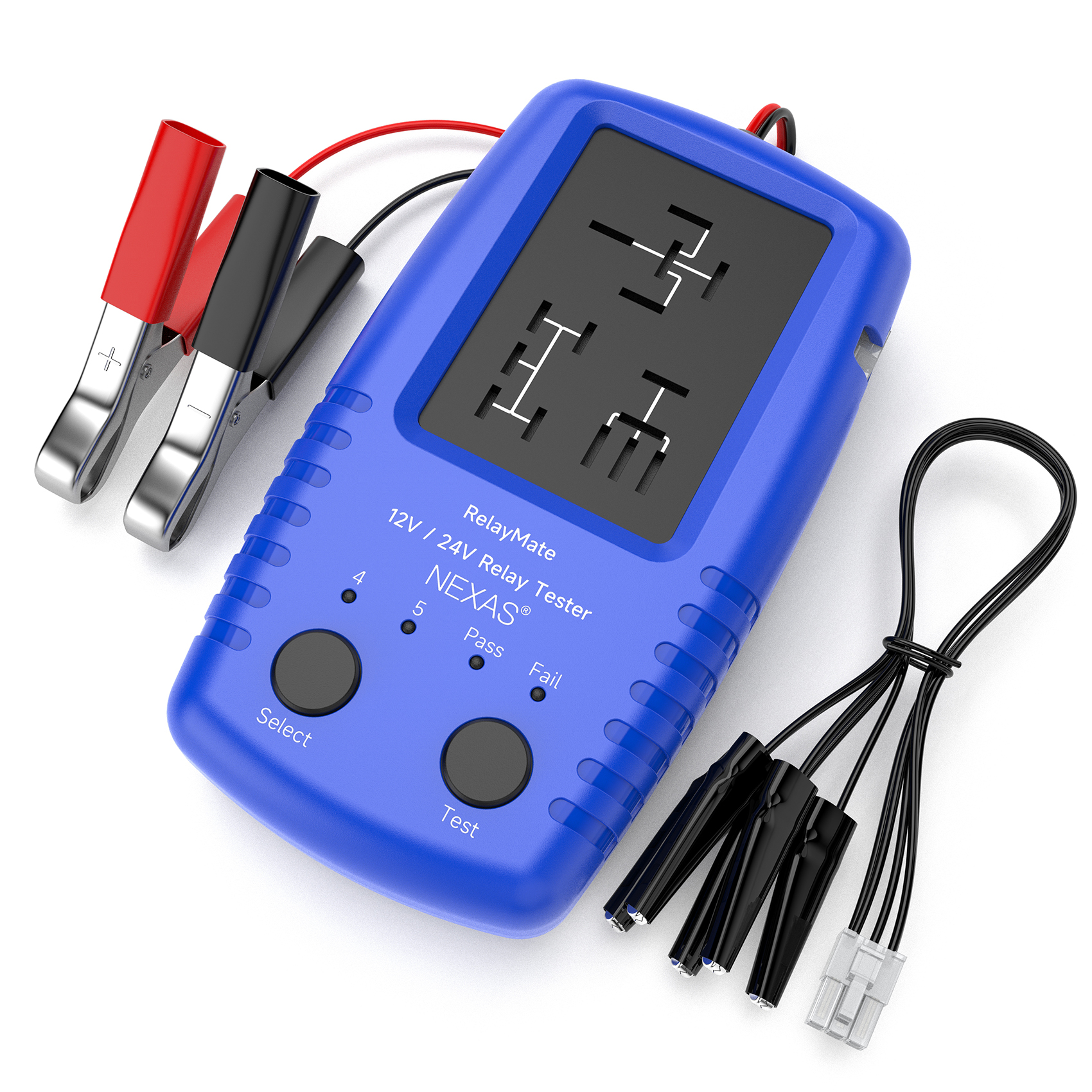

Nexastech RT360 Reletesteri
RT360 Reletesteri on nopea testeri yleisimmille autoteollisuuden releille, joka tukee sekä 12V että 24V releitä. RelayMate RT360 antaa raportin relekytkimen koskettimien ja kelan yleisestä kunnosta ja toiminnasta. Se tarkistaa releen ohjauspuolen syöttämällä signaalin releen käämiin samalla kun se tarkistaa releen koskettimien moitteettoman toiminnan. Se käyttää relettä useita kertoja jokaisen testisession aikana, kun se tarkkailee johdonmukaisuutta jokaisessa syklissä. RelayMate RT360 tunnistaa releen epäkunnon ja sytyttää PUNAISEN LED-valon, jos jokin sykleistä osoittautuu epäonnistuneeksi testijakson aikana.
Ominaisuudet:
-Testaa sekä 12V että 24V releet
-Asetettavissa 4- ja 5-pinnisille releille.
-Käyttää ajoneuvon akkua virtalähteenä tai irtoakkua auton ulkopuolella.
-Kytkinkoskettimet on kuormitettu havaitsemaan liiallinen vastus
-Tarkistaa releen kelan ja kytkimen koskettimet
-Vikaantuu huonoista releistä - Hyvä/huono -ilmaisu, vihreä valo PASS, punainen valo FAIL ja vilkkuminen:
-Yksi välähdysjännite liian alhainen 12 V:n reletestiä varten.
-Kaksi vilkkumista - jännite liian korkea 24V:n reletestiä varten.
-Kolme vilkkumista - sisäinen ongelma, kytke virtalähde uudelleen.
-Neljä vilkkumista - jännite liian korkea 12 V:n reletestiä varten, liian alhainen 24 V:n reletestiä varten.
Kuinka käytetään:
Voit valita 2 testitilaa testin tekemistä varten:
-Tila 1: Kytke rele suoraan kiinnityskenttään;
-Tila 2: Kytke pienet mustat krokotiilipuristimet testiporttiin, tämä tila on tarkoitettu joillekin erityisille pin-out-releille, joita ei voi kytkeä testialueeseen.
Kiinnitä virtalähteen kiinnittimet 12 tai 24 V DC-virtalähteeseen (jos virtalähde ei ole oikealla alueella, testeri ei käynnistä testiä - katso alla olevat HUOMAUTUKSET).
Valitse releen nastojen lukumäärä painamalla "Valitse"-painiketta ja vapauttamalla se. Jos nastojen valinta on väärä, testi epäonnistuu. Varmista, että olet valinnut oikean nastojen lukumäärän ja että pistoke tai mustat alligaattoriliittimet on kiinnitetty kunnolla.
Paina ja vapauta " Test"-painike.
RelayMate testaa sitten releen ja ilmoittaa testituloksen "Pass"(Testi läpäisty) tai "Fail"(Virhe releessä).
Huomautuksia:
RelayMaten toiminta edellyttää oikeaa jännitettä. 12V DC-releiden jännitealue on noin 12,0-15,0 volttia. 24 voltin tasavirtareleiden vaihteluväli on noin 24,0-26,0 volttia.
Vain yksi rele voidaan testata kerrallaan.
Virtalähteen on pystyttävä syöttämään 3 ampeerin virtaa.
Jos suoritat testejä useille releille, anna testerin jäähtyä 15 sekuntia (30 sekuntia, kun testataan 24 voltin releitä) testien välillä.
Jotkin releet saattavat vaatia useita testejä lisäkoskettimien tai kelan liitäntäliittimien tarkistamiseksi.
